转载请标注出处:http://blog.csdn.net/u013263917/article/details/72903174,以及版权归属黑马程序员:http://www.itheima.com

  • 下一小节:[ARKit从入门到精通(2)-ARKit工作原理及流程介绍]http://blog.csdn.net/u013263917/article/details/73038519
  • 该系列文章共十篇,笔者将由易到难循序渐进的介绍ARKit开发
  • 废话不多说,先看效果

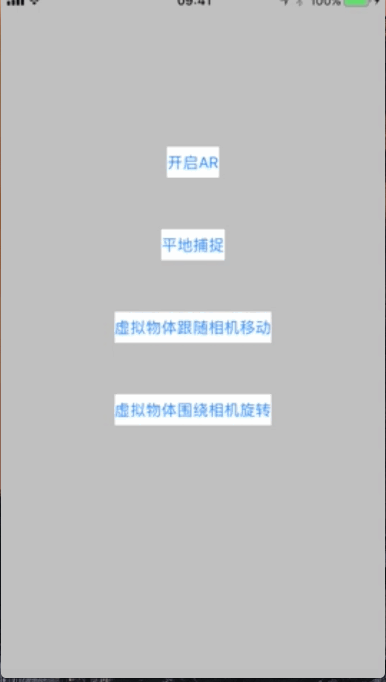

    • 桌子上的绿萝太孤独了,给它来一个郁金香陪伴一下吧~

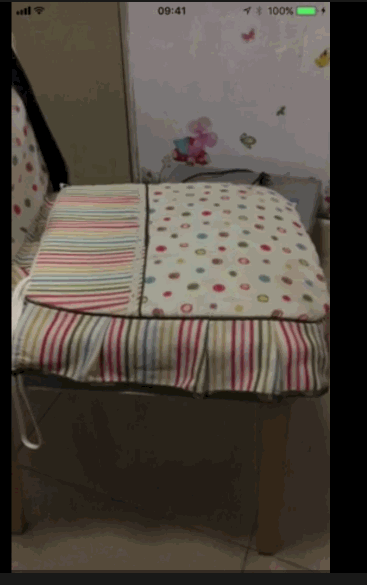

  • 在椅子上摆瓶花吧~

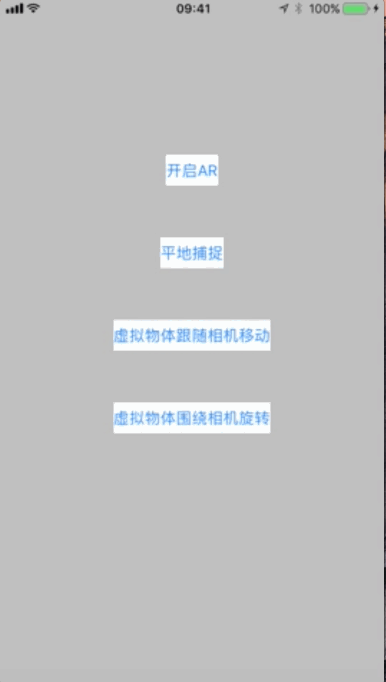

  • 飞机跟着摄像头移动


  • 台灯围绕着摄像机旋转


1.1-AR技术简介

  • 增强现实技术(Augmented Reality,简称 AR),是一种实时地计算摄影机影像的位置及角度并加上相应图像、视频、3D模型的技术,这种技术的目标是在屏幕上把虚拟世界套在现实世界并进行互动。
  • 一个最简单地AR场景实现所需要的技术以及步骤包含如下
    • 1.多媒体捕捉现实图像:如摄像头
    • 2.三维建模:3D立体模型
    • 3.传感器追踪:主要追踪现实世界动态物体的六轴变化,这六轴分别是X、Y、Z轴位移及旋转。其中位移三轴决定物体的方位和大小,旋转三周决定物体显示的区域。
    • 4.坐标识别及转换:3D模型显示在现实图像中不是单纯的frame坐标点,而是一个三维的矩阵坐标。这基本上也是学习AR最难的部分,好在ARKit帮助我们大大简化了这一过程。
    • 4.除此之外,AR还可以与虚拟物体进行一些交互。

这里写图片描述

1.2-ARKit概述及特点介绍

  • 1.ARKit是2017年6月6日,苹果发布iOS11系统所新增框架,它能够帮助我们以最简单快捷的方式实现AR技术功能。
  • 2.ARKit框架提供了两种AR技术,一种是基于3D场景(SceneKit)实现的增强现实,一种是基于2D场景(SpriktKit)实现的增强现实
    • 一般主流都是基于3D实现AR技术,ARKit不仅支持3D游戏引擎SceneKit还支持2D游戏引擎SpriktKit,这一点出乎笔者意料之外
  • 3.要想显示AR效果,必须要依赖于苹果的游戏引擎框架(3D引擎SceneKit,2D引擎SpriktKit),主要原因是游戏引擎才可以加载物体模型。
    • 虽然ARKit框架中视图对象继承于UIView,但是由于目前ARKit框架本身只包含相机追踪,不能直接加载物体模型,所以只能依赖于游戏引擎加载ARKit
  • 4.误区解读:ARKit虽然是iOS11新出的框架,但并不是所有的iOS11系统都可以使用,而是必须要是处理器A9及以上才能够使用,苹果从iPhone6s开始使用A9处理器,也就是iPhone6及以前的机型无法使用ARKit
  • 5.开发环境介绍
    • 1.Xcode版本:Xcode9及以上
    • 2.iOS系统:iOS11及以上
    • 3.iOS设备:处理器A9及以上(6S机型及以上)
    • 4.MacOS系统:10.12.4及以上(安装Xcode9对Mac系统版本有要求)
    • 目前只有Bete版本,链接地址:https://developer.apple.com/download/

1.3-ARKit初体验之3D效果

  • 1.打开Xcode9bete版本,新建一个工程,选择Augmented Reality APP(Xcode9新增),点击next

这里写图片描述

  • 2.在包含技术选项中选择SceneKit

这里写图片描述

  • 3.此时,Xcode会自动为我们生成一段极其简洁的AR代码
    • 本小节主要体验一下系统的AR效果,代码的具体含义以及ARKit框架的架构及具体使用将会在后期介绍

这里写图片描述


#import "ViewController.h"

@interface ViewController () <ARSCNViewDelegate>

//ARKit框架中用于3D显示的预览视图
@property (nonatomic, strong) IBOutlet ARSCNView *sceneView;

@end


@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];

    // Set the view's delegate
    //设置代理
    self.sceneView.delegate = self;

    // Show statistics such as fps and timing information
    //ARKit统计信息
    self.sceneView.showsStatistics = YES;

    // Create a new scene
    //使用模型创建节点(scn格式文件是一个基于3D建模的文件,使用3DMax软件可以创建,这里系统有一个默认的3D飞机)
    SCNScene *scene = [SCNScene sceneNamed:@"art.scnassets/ship.scn"];

    // Set the scene to the view
    //设置ARKit的场景为SceneKit的当前场景(SCNScene是Scenekit中的场景,类似于UIView)
    self.sceneView.scene = scene;
}

- (void)viewWillAppear:(BOOL)animated {
    [super viewWillAppear:animated];

    // Create a session configuration
    //创建一个追踪设备配置(ARWorldTrackingSessionConfiguration主要负责传感器追踪手机的移动和旋转)
    ARWorldTrackingSessionConfiguration *configuration = [ARWorldTrackingSessionConfiguration new];

    // Run the view's session
    // 开始启动ARSession会话(启动AR)
    [self.sceneView.session runWithConfiguration:configuration];
}

- (void)viewWillDisappear:(BOOL)animated {
    [super viewWillDisappear:animated];

    // Pause the view's session
    // 暂停ARSession会话
    [self.sceneView.session pause];
}

- (void)didReceiveMemoryWarning {
    [super didReceiveMemoryWarning];
    // Release any cached data, images, etc that aren't in use.
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58

这里写图片描述

  • 效果演示
    • 3D效果AR特点:1.飞机能够随着摄像头位置的变化而看到不同的部位(六轴) 2.飞机能够随着摄像头的远近进行缩放

这里写图片描述

1.2-ARKit初体验之2D效果

  • 示例效果是点击屏幕,在中心点生成一个2D AR图像
  • 2D效果的AR与3D效果有一点的区别
  • 1.使用步骤与3D基本类似,在创建Xcode的时候选择SpriteKit引擎

这里写图片描述

  • 2.此时Xcode会为我们生成简洁的2D地图加载场景

这里写图片描述

  • 完整代码


#import "ViewController.h"
#import "Scene.h"

@interface ViewController () <ARSKViewDelegate>

//ARSKView是ARKit框架中负责展示2D AR的预览视图
@property (nonatomic, strong) IBOutlet ARSKView *sceneView;

@end


@implementation ViewController

- (void)viewDidLoad {
    [super viewDidLoad];

    // Set the view's delegate
    //设置场景视图代理
    self.sceneView.delegate = self;

    // Show statistics such as fps and node count

    //显示帧率
    self.sceneView.showsFPS = YES;
    //显示界面节点(游戏开发中,一个角色对应一个节点)
    self.sceneView.showsNodeCount = YES;

    // Load the SKScene from 'Scene.sks'
    //加载2D场景(2D是平面的)
    Scene *scene = (Scene *)[SKScene nodeWithFileNamed:@"Scene"];

    // Present the scene
    //AR预览视图展现场景(这一点与3D视图加载有区别)
    [self.sceneView presentScene:scene];
}

- (void)viewWillAppear:(BOOL)animated {
    [super viewWillAppear:animated];

    // Create a session configuration
    //创建设备追踪设置
    ARWorldTrackingSessionConfiguration *configuration = [ARWorldTrackingSessionConfiguration new];

    // Run the view's session

    //开始启动AR
    [self.sceneView.session runWithConfiguration:configuration];
}

- (void)viewWillDisappear:(BOOL)animated {
    [super viewWillDisappear:animated];

    // Pause the view's session
    [self.sceneView.session pause];
}

- (void)didReceiveMemoryWarning {
    [super didReceiveMemoryWarning];
    // Release any cached data, images, etc that aren't in use.
}

#pragma mark - ARSKViewDelegate


//点击界面会调用,类似于touch begin方法  anchor是2D坐标的瞄点
- (SKNode *)view:(ARSKView *)view nodeForAnchor:(ARAnchor *)anchor {
    // Create and configure a node for the anchor added to the view's session.

    //创建节点(节点可以理解为AR将要展示的2D图像)
    SKLabelNode *labelNode = [SKLabelNode labelNodeWithText:@"
