[原创]树形分类数据库表结构设计

最近项目中涉及到树形结构的分类信息管理功能,最终显示格式如下:

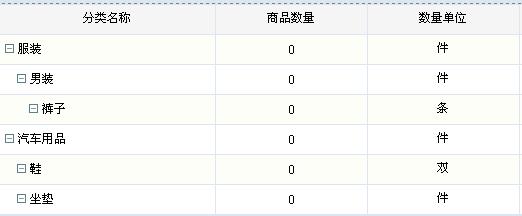

树形结构显示效果图

最初我设计的数据库表结构如下:

ID 分类名称 上级分类ID 当前分类层次

结果添加了几个不同的顶级分类的子类后,查询出数据显示的效果如下:

顺序混乱的树形显示

顺序混乱的树形显示

“鞋”这个分类数据库中上级分类Id存储的是服装分类的ID,但是我们查询出来后,遍历显示的效果确实在汽车用品里,因为我们是按默认ID排序的,所以显示的时候根本没有层级关系,尽管数据库中存储着“当前分类层次”这个字段值,还是需要我们手工处理显示问题,要么利用SQL语句根据层级关系一级一级的读取数据返回数据,要么用JavaScript在页面一级进行表格的row操作来切换行的位置,都是很费时费力的方法,于是想到记录每一个分类的路径信息,于是修改了数据库表结构如下:

ID 分类名称 上级分类ID 当前分类层次 分类路径

这个“分类路径”是做什么用的?

首先分类路径存储的是当前分类到顶级分类的完整路径,以一级ID,二级ID,…..,当前级ID的格式存储,这有什么好处呢?

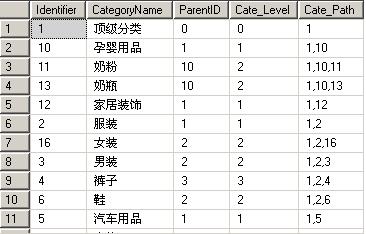

大家利用SQL按分类路径进行一下排序就知道了,是不是自然的按照层级关系读取出数据来了,读取的数据如下:

数据库表结构

数据库表结构

好了,既然表结构出来了,那么就需要考虑path数据什么时候生成,当然是插入新分类的时候生成于是有了存储过程如下:

ALTER PROCEDURE Store_GoodsCategoryCreate
    @Identifier int,
    @ParentID int,
    @Sort_Order int,
    @is_Show int,
    @grade int,
    @Cate_Level int,
    @CategoryName nvarchar(20)=NULL,
    @Keywords nvarchar(500)=NULL,
    @Cate_Desc nvarchar(MAX)=NULL,
    @Cate_Unit nvarchar(20)=NULL,
    @home_display nvarchar(20)=NULL,
    @Filter_attr nvarchar(500)=NULL,
    @Cate_Path nvarchar(500)=NULL
AS
BEGIN TRAN
    --选择ParentNode的Level+1
    SELECT @Cate_Level=Cate_Level+1 FROM Store_GoodsCategory WHERE Identifier=@ParentID
    IF @Cate_Level=0
    BEGIN
        ROLLBACK TRAN
    END
    --插入分类数据
    INSERT INTO Store_GoodsCategory(ParentID,Sort_Order,is_Show,grade,Cate_Level,CategoryName,
       Keywords,Cate_Desc,Cate_Unit,home_display,Filter_attr,Cate_Path)
    VALUES(@ParentID,@Sort_Order,@is_Show,@grade,@Cate_Level,@CategoryName,@Keywords,@Cate_Desc,
         @Cate_Unit,@home_display,@Filter_attr,@Cate_Path)
    IF(@@ERROR>0)
    BEGIN
        ROLLBACK TRAN
    END
    SET @Identifier=@@IDENTITY --记录刚刚添加的ID

    --更新本节点的路径信息
    UPDATE Store_GoodsCategory
    SET
        Cate_Path=(select Cate_Path+','+Cast(@Identifier as nvarchar(20)) from Store_GoodsCategory where Identifier=@ParentID )
    WHERE
        Identifier=@Identifier

    IF(@@ERROR>0)
    BEGIN
        ROLLBACK TRAN
    END

COMMIT TRAN
